OptiX OSN3500/2500/1500B设备采用“统一交换”架构，实现对分组业务和TDM业务的统一调度,构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）设备支持SDH设备保护：子网连接保护、线性复用段保护、环形复用段保护、E1 SNCP、DNI保护、共享光纤虚拟路径保护、复用段共享光路保护。SSN1SXCSA交叉和时钟单元1+1热备份,SSN4GSCC系统控制与通信单元1+1热备份,SSN1PIUB电源输入单元1+1热备份,配置3块智能风扇SSN1FNA
基于统一交换的汇聚&核心智能光交换系统
•
大容量：160G分组/200G TDM统一交换，15个业务处理槽位和16
个接口槽位
• 40G超宽带：单光口实现线路侧40G传送
• 面向未来：单一设备支持分组及TDM业务
PID使能定制化城域超宽带传送
⯀ 单块PID芯片集成了OTU， MUX， DEMUX等多块板卡的功能，能够提供单光口40G容量
⯀ 类SDH的OAM，无需复杂的光层设计(如波长规划和OSNR计算)，无需复杂的光纤连接操作，大大减少了业务开通时间
⯀ 空间节省50%，能耗节约40%
软硬管道实现高可靠和高效率传送
⯀ SDH硬管道高质量、低时延传输TDM和分组业务，保证重要的生产调度业务以及专线业务的可靠传送，同时确保业务安全性
⯀ 基于MPLS-TP的分组软管道，支持分组统计复用，保证大带宽数据业务的高效可靠承载
⯀ 基于统一交换的软硬管道，兼顾现网业务和未来IP业务，实现传送网络的平滑演进
聚焦行业特性
⯀ ASON Mesh组网抗多点失效，提升10倍网络可靠性
⯀ 内置PCM特性，实现ALL-IN-ONE解决方案，满足行业客户低速率业务接入的需求
⯀ 超过270KM无拉曼的超长距传输，减少中继站，降低网络建设成本和维护难度
⯀ 定制开发的2M光接口，实现继保设备和MSTP设备光纤直连，满足网络高安全、高可靠的传输需求
TP助手简化运维
⯀ 基于MPLS-TP的OAM解决方案——“TP助手”提供高效规划，快速部署和简易维护的能力，使得大规模分组网络易于管理
⯀ 网络级可视化视图，图形化显示端到端业务配置、路径性能监视和状态
⯀ 比SDH更好的维护体验：可视化端到端带宽管理，智能定位 92%的故障，可分析和可预测的网络管理
行业认证
⯀ 通过铁路行业电磁兼容性(EMC)标准(EN 50121-4)认证
⯀ 通过电力行业电磁兼容性(EMC) 标准(IEC 61850-3 、IEC 61000-6-5、IEEE 1613)认证

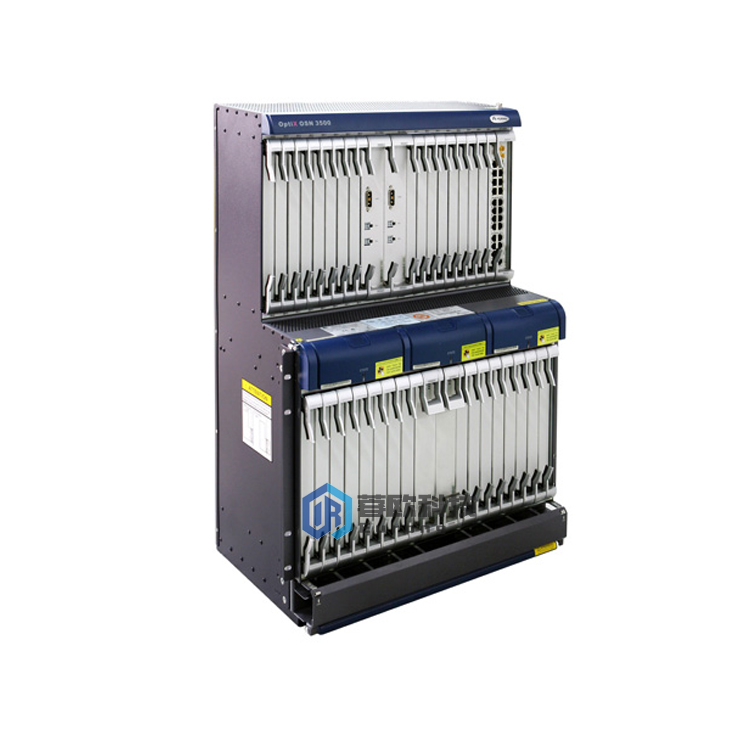

Optix OSN3500设备参数
产品说明 |
|
华为Optix OSN3500 |
|
子架尺寸(mm) |
722mm(高)×497mm(宽)×295mm(深) |
交换容量 |
分组：160Gbps
TDM：200G(高阶)，20G(低阶) |
业务槽位 |
15个处理板槽位，16个接口板槽位 |
接口类型 |
40G接口类型 |
OTU3，符合OTL3.4标准 |
分组接口类型 |
E1,chSTM-1,ATMSTM-1,FE/GE/10GE等 |
MSTP接口类型 |
STM-1/4/16/64,E1/E3/E4/T1/T3,FE/GE/10GE,DDN,IMA/ATM,FEC/EFEC接口,E1光接口,SAN,Video等 |
PCM接口类型 |
FXS/FXO,2/4线音频和E&M
X.21/V.35/V.11/V.24/V.28,RS232/RS422,RS449/RS423A/RS422A,RS530/RS530A,RS485,G.70364kbit/s
codirectional;IEEEC37.94 |
WDM接口类型 |
支持符合G.694.1的DWDM彩色光口
支持符合G.694.2的CWDM彩色光口 |
电源输入 |
直流：-48VDC或-60VDC
交流：支持220V/110VAC输入(外置转换器) |
运行环境 |
温度 相对湿度
长期运行：0ºC~45ºC 5%~85%
短期运行：-5ºC~55ºC 5%~95% |
Ethernet特性 |
E-Line，E-LAN和QinQ
基于MPLS-TP的VPWS和VPLS
MS-PWETHPWE3
IGMPSNOOPINGV2
支持黑名单，广播报文抑制，ACL
VLAN交换 |
QoS |
支持HQoS
支持基于流分类的DiffServ模式
支持简单和复杂流分类、ACL、PHB(每跳行为)支持流量监管(CAR)
支持PQ、WFQ(加权公平队列)、PQ+WFQ调度支持尾丢弃、WRED(加权随机早期检测)
支持8个优先级队列
支持按端口优先级队列shaping |
OAM |
MPLS-TPOAM |
LSP/PWOAM:CC, LB, LTAIS, RDI
LM, DMLCK,TST
CSF |
SectionOAM:
CC,LB
RDI
LM, DMLCK,TST |
MPLSOAM |
LSP/PWOAM:FDI,BDI,CV,FFD,TraceRoute,Ping,CESPWVCCV,LM,DM |
EthernetOAM |
ETH-CC(ContinuityCheck)、ETH-Loopback、ETH-LinkTrace,RemoteLoopback、RemoteFaultDetection,RMON(RFC2819) |
保护 |
设备级保护 |
电源模块1+1热备份主控板1+1热备份
交换网板和时钟板1+1热备份
风扇模块冗余 |
MPLS-TP业务保护 |
LSP/PW线性保护、环网保护
基于MS-PW实现抗多点故障保护
LAG,MC-LAG,双归保护(Dual-homingprotection),LPT |
SDH业务保护 |
2/4 fiber MS-SP Ring1+1/1:n Linear MSPSNCP/SNCTP
E1/T1,E3/T3,E4,STM-1(e)和FE的1:N的TPS保护 |
ASON保护 |
支持分布式可恢复重路由保护
提供5类更细化的业务保护方案，根据不同SLA提供：钻石级、金级、银级、铜级、铁级业务
支持VC-4和VC-12颗粒 |
时钟同步 |
Ethernet和SDH组网均支持时钟同步
支持G.813，同步以太网和IEEE1588v2
支持自适应时钟恢复(ACR)
2路2MHz或2Mbit/s外同步时钟源
2路外时间同步源 |
